企業開(kai)閉站當其(qi)中(zhong)一個開(kai)閉所(suo)的其(qi)中(zhong)一條線(xian)路發生接地后,由于系統開(kai)閉所(suo)數量多,饋(kui)出(chu)線(xian)數量也很多,導(dao)致(zhi)很難(nan)準(zhun)確選出(chu)故障(zhang)線(xian)路,即便是每個開(kai)閉站
均(jun)加裝了選(xuan)線裝置(zhi),非故障線路所在的開閉站會經常出現誤報(bao)的情況。
企業(ye)客戶系(xi)統多(duo)為母線裝有消弧(hu)(hu)柜系(xi)統,當發生單相(xiang)接地故障,消弧(hu)(hu)柜投入(ru)到系(xi)統后,更難以確定單相(xiang)接地故障線路。
我國很多(duo)大用戶自(zi)備電(dian)(dian)力(li)系(xi)統(如鋼廠、煤礦等(deng)企業)往往采用多(duo)級配電(dian)(dian)網的結構(gou),多(duo)級配電(dian)(dian)網的特點在于:
①系統包括(kuo)兩級或(huo)者(zhe)多(duo)級變電站(或(huo)者(zhe)開閉站);
②消(xiao)弧線圈(quan)往(wang)往(wang)安裝在(zai)二級變電站(或開(kai)閉站);
③對于多(duo)級(ji)系統,無論那個區域發(fa)生(sheng)單相接地故障,整個系統的(de)零序電壓都會升高,正常運(yun)行的(de)二級(ji)變電站(zhan)容易誤選;
④如果安裝了消弧(hu)線(xian)(xian)圈,由于消弧(hu)線(xian)(xian)圈的(de)補償,零(ling)序電流的(de)特征沒(mei)有(you)明顯區別。
網絡化選線方案(an)
對于多級配電網,宜采用網絡化的(de)選線方(fang)案(an)。各(ge)(ge)級變電站都安裝一套(tao)選線裝置,但是各(ge)(ge)個選線裝置并(bing)不(bu)是孤立的(de),而是通(tong)過網絡聯系在(zai)一起(qi),當發生單相接(jie)
地時,各級變電(dian)站的(de)選(xuan)(xuan)線裝置(zhi)將選(xuan)(xuan)線結(jie)果上(shang)傳(chuan)到第一級變(bian)電站的(de)選(xuan)(xuan)線裝置(zhi),或者(zhe)上(shang)傳(chuan)到服務(wu)器。服務(wu)器根據各個選(xuan)(xuan)線裝置(zhi)的(de)結(jie)果,結(jie)合(he)線路的(de)拓(tuo)撲結(jie)構最終(zhong)
選出故障線路。
采用網絡(luo)化選(xuan)線方(fang)案的(de)好處(chu)有兩個:
(1)選線結果可(ke)以(yi)細化(hua)到最末一級的變電(dian)站,縮(suo)小(xiao)故障范圍,有利(li)于迅速處理(li)故障;
(2)即(ji)使有的(de)二級(ji)變(bian)電(dian)站選(xuan)線裝置誤動,根據上級(ji)變(bian)電(dian)站和(he)其(qi)他(ta)二級(ji)變(bian)電(dian)站的(de)信息可以識(shi)別誤動情(qing)況(kuang),提高選(xuan)線的(de)正確率。
應用案(an)例
該礦業公(gong)司供電系統共(gong)有1所220kV301變(bian)電站,6所10kV開閉(bi)站,分(fen)別是302燒堿,303VCM,304PVC,305乙(yi)炔,306公(gong)用工程和(he)201鍋爐開閉(bi)站。

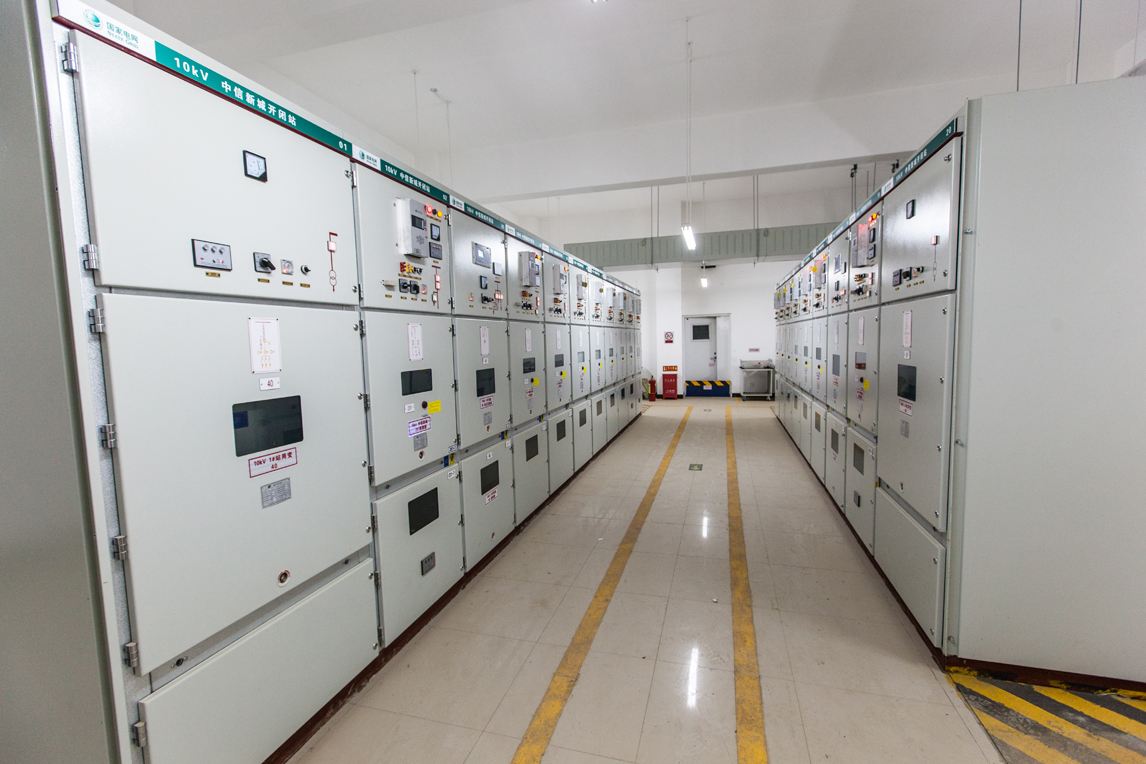

7所配電室安裝有(you)7臺北(bei)京丹華昊博KA2003-DH型小(xiao)電流接地選(xuan)(xuan)線裝置和綜(zong)合選(xuan)(xuan)線系統后臺(tai)一套,選(xuan)(xuan)線裝置配有跳閘功能。當(dang)發生單相接地故(gu)障(zhang)時,7所
配電室的選線(xian)裝(zhuang)置(zhi)同時將各(ge)個選線裝(zhuang)置(zhi)的遙(yao)(yao)信(xin)遙(yao)(yao)測(ce)信(xin)息上傳至綜合(he)選線(xian)(xian)系統(tong),綜合(he)選線(xian)(xian)系統(tong)通過綜合(he)邏輯判斷(duan)給(gei)出故障線(xian)(xian)路(lu),徹底解(jie)決了企(qi)業客戶開閉
所選線(xian)誤報,亂(luan)報的(de)情況,能夠快速處理(li)單相接地故(gu)障,縮短故(gu)障處理(li)時間,避(bi)免事故(gu)的(de)擴(kuo)大化。
該礦(kuang)業公司供電(dian)系(xi)統(tong)一次系(xi)統(tong)圖,如圖所示:
由7所配電(dian)室的小電(dian)流接(jie)地(di)選線裝置和綜合選線后臺(tai)組(zu)成的選線系統安裝調(diao)試(shi)完畢后,我(wo)們(men)進行(xing)現場真實(shi)接(jie)地(di)試(shi)驗。
在201鍋爐(lu)開(kai)閉所(suo)的一段母(mu)(mu)線(xian)9113線(xian)設(she)置單相(xiang)接地故障點(dian)。當故障點(dian)投入后,10kV供電(dian)系統發生電(dian)壓偏(pian)移,7臺選線(xian)裝置同時檢測(ce)到母(mu)(mu)線(xian)零序電(dian)壓升高,
進行故(gu)障選線,并(bing)把各自的選線(xian)(xian)結果(guo)及遙信遙測上傳至綜合選線(xian)(xian)后臺。7臺選線(xian)(xian)裝置的選線(xian)(xian)結果(guo)分別是301變電所(suo):206鍋爐I線(xian)(xian),302-306開閉所(suo):I段電源進(jin)
線,201開閉所:9113線。
綜(zong)合選線后臺(tai)將(jiang)現場選線裝置上傳得選線結果進行綜(zong)合判斷,給出故障線路(lu)為(wei)201開閉所9113線。

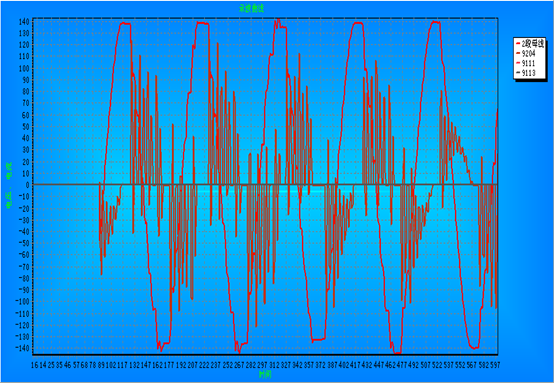

201開閉所實驗波(bo)形如下圖所示:
從上圖(tu)波(bo)形來看故(gu)障線(xian)(xian)路的(de)(de)(de)零(ling)(ling)序(xu)電流都滯后零(ling)(ling)序(xu)電壓90°,本(ben)次試(shi)驗對接(jie)地選(xuan)線(xian)(xian)裝(zhuang)置的(de)(de)(de)軟、硬件(jian)、接(jie)線(xian)(xian)、通訊做了仔(zi)細的(de)(de)(de)檢(jian)查,所有接(jie)地選(xuan)線(xian)(xian)裝(zhuang)置的(de)(de)(de)硬
件部分均完好(hao)無(wu)損,7臺接(jie)地選線裝(zhuang)置運行良好(hao)并(bing)通訊正常,徹底擺脫依靠(kao)“經(jing)驗”的“人工拉(la)路(lu)法(fa)”,解決(jue)了(le)非(fei)故障線路(lu)的停電問題。
